Kiedy TDR i akustyka pozwalają precyzyjnie wskazać awarię kabla SN i WN

Złożone sieci elektroenergetyczne średniego i wysokiego napięcia wymagają rzetelnego podejścia do diagnostyki. Pojedyncza awaria potrafi sparaliżować zasilanie dużych obszarów, dlatego szybkie przywrócenie sprawności infrastruktury stanowi priorytet dla operatorów. Precyzyjna lokalizacja uszkodzeń w liniach kablowych rzadko wynika z jednego pomiaru. Większość przypadków wymaga zastosowania sekwencji metod wstępnych oraz ostatecznego potwierdzenia terenowego. Opieranie się wyłącznie na szacunkach z poziomu stacji transformatorowej niesie ryzyko błędnych wykopów i dodatkowych kosztów. Operatorzy sieci dystrybucyjnych zmagają się z presją czasu oraz rygorystycznymi normami bezpieczeństwa, co wyklucza działania oparte na domysłach. Wymaga to połączenia zaawansowanych pomiarów reflektometrycznych z technikami nasłuchowymi.

Prelokalizacja uszkodzeń na długich odcinkach kabli

Wyznaczenie przybliżonego obszaru usterki zaczyna się od analizy parametrów z poziomu rozdzielni. Podstawowym narzędziem diagnostycznym pozostaje reflektometr TDR, który wysyła impuls niskiego napięcia i mierzy czas powrotu odbicia od miejsca niejednorodności. Pozwala to określić odległość do usterki z dokładnością rzędu kilku metrów na odcinkach sięgających kilkunastu kilometrów. Dokładność tego pomiaru zależy od prawidłowego wprowadzenia współczynnika prędkości propagacji fali, który różni się w zależności od materiału izolacji. Metoda ta świetnie sprawdza się przy przerwach ciągłości żyły oraz zwarciach o bardzo niskiej rezystancji. Na kablach wyjątkowo długich lub posiadających wiele muf przelotowych wynik pomiaru wymaga analitycznej weryfikacji. Odbicia od naturalnych elementów sieci często nakładają się na siebie, co utrudnia jednoznaczną interpretację wykresu.

Starsze metody mostkowe, takie jak układ Murraya czy Glasera, opierają się na pomiarze rezystancji w pętli zwarciowej. Ich wynik przyjmuje postać procentowego udziału w całkowitej długości kabla. Na odcinkach przekraczających kilkaset metrów lub przy zmiennej rezystancji wzdłużnej żył błąd pomiarowy wyraźnie rośnie. W przypadku powstawania prądów błądzących w ekranach kabli wyniki bywają niemiarodajne. Metoda impulsowa z kolei wykorzystuje falę udarową i rejestruje jej odbicie. Bez fizycznego potwierdzenia w terenie technika ta nie potrafi wskazać dokładnego punktu awarii bezpośrednio w gruncie.

Zanim ekipa wyjedzie w teren, sprzęt musi potwierdzić ogólną kondycję izolacji. Próby napięciowe VLF o bardzo niskiej częstotliwości rzędu 0,1 Hz pozwalają wykryć ukryte osłabienia powłok przed wystąpieniem pełnego zwarcia. Testy trwające nierzadko godzinę dla każdej fazy odbywają się zgodnie z surowymi normami branżowymi. Wyniki tych badań precyzyjnie wskazują odcinki sieci wymagające pogłębionej diagnostyki. W praktyce inżynierskiej firmy KM & JP diagnostyka instalacji SN i WN zawsze opiera się na korelacji wyników z kilku niezależnych urządzeń pomiarowych.

Terenowe metody punktowego wskazywania miejsca awarii

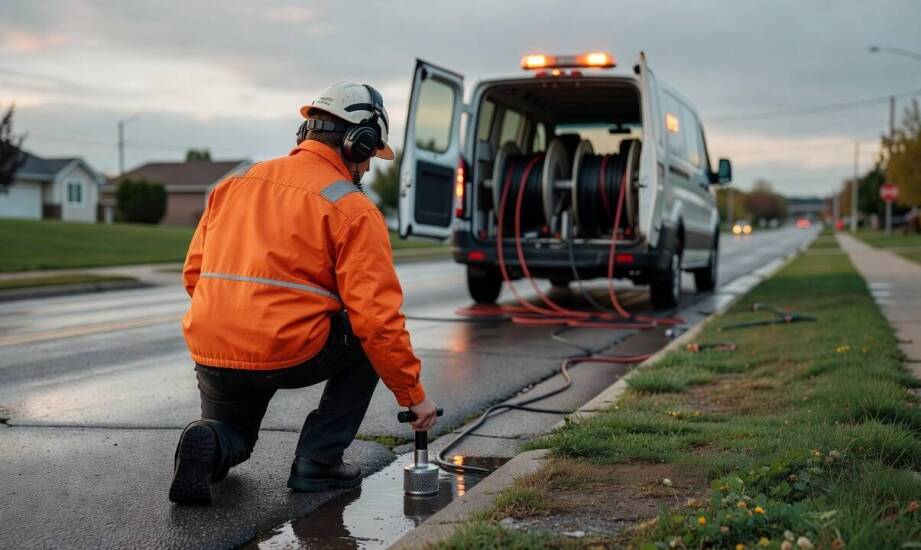

Po wyznaczeniu wstępnego dystansu za pomocą reflektometru następuje przejście do działań punktowych na trasie linii. Generator udarowy wytwarza silny łuk elektryczny dokładnie w miejscu uszkodzenia izolacji. Operator wyposażony w detektory akustyczne z geofonem rejestruje specyficzny dźwięk wyładowania przenikający przez warstwy ziemi. Przemieszczając się wzdłuż wytrasowanego kabla, diagnosta poszukuje punktu o największym natężeniu sygnału dźwiękowego. Nowoczesne systemy analizują różnicę czasu między nadejściem sygnału elektromagnetycznego a falą dźwiękową. Metoda akustyczna działa doskonale w otwartym gruncie oraz w kanalizacji teletechnicznej. W środowisku miejskim szum uliczny potrafi zagłuszyć słabe impulsy, dlatego wysokiej klasy geofony aktywnie filtrują zakłócenia tła.

Przy specyficznych rodzajach uszkodzeń, takich jak oporne doziemienia, wykorzystuje się zjawisko gradientu potencjału w glebie. Generator impulsów prądowych wymusza przepływ ładunku bezpośrednio w stronę usterki. Pomiar napięcia krokowego między dwiema sondami wbijanymi w ziemię pozwala zawęzić krytyczny obszar do zaledwie kilkunastu centymetrów. Technika różnicy potencjałów idealnie uzupełnia nasłuch akustyczny w sytuacjach trudnych. Należą do nich pomiary pod nawierzchniami utwardzonymi grubym asfaltem lub przy bardzo głębokim ułożeniu infrastruktury krytycznej.

Głębokość posadowienia kabla, rodzaj nawierzchni drogowej oraz obecność podziemnych przeszkód bezpośrednio determinują wybór techniki końcowej. Na terenach zielonych dominuje klasyczna detekcja akustyczna, ponieważ jednorodna ziemia dobrze przenosi falę uderzeniową. Na grubym betonie znacznie skuteczniejszy bywa pomiar elektryczny różnicy potencjałów. Stan nawodnienia gruntu wpływa na propagację sygnałów pomiarowych, dlatego doświadczony pomiarowiec zawsze modyfikuje parametry urządzeń stosownie do pory roku i aktualnych opadów.

Proces przywracania sprawności ciągów zasilających opiera się na żelaznej logice analitycznej. Działania zawsze zaczynają się od prelokalizacji sprzętem stacjonarnym, która zawęża obszar poszukiwań do konkretnego wycinka trasy. Następnie wykonuje się niezbędne próby izolacji i pomiary wspomagające. Dopiero wtedy ekipa wchodzi w teren z czułym geofonem lub sondami napięciowymi. Punktowe potwierdzenie awarii na powierzchni daje pewność przed rozpoczęciem ciężkich prac ziemnych i minimalizuje naruszenie terenu. Po wycięciu uszkodzonego fragmentu, założeniu nowych muf i przeprowadzeniu pomiarów poinstalacyjnych linia elektroenergetyczna wraca do normalnej pracy operacyjnej. Bezpieczeństwo obsługi oraz bezwzględna zgodność z procedurami energetycznymi stanowią fundament na każdym z tych etapów.
